シース熱電対
| ■特徴
|
 |
シース熱電対とは
シース熱電対の構造は主に
〇シースと呼ばれる外側のパイプ
〇絶縁材であるマグネシア
〇熱電対素線
から構成されます。
|
耐熱性があるうえ小型軽量で応答速度が早く、適切な熱処理がされている為ある程度自由に折り曲げることもできる最も広く使用されている熱電対です。
熱電対のタイプやシース材、加工方法、形状をご使用される環境に合わせて選択することができます。
シース材質はSUS316L、インコネル600、SUS310S、ナイクロベルがあり、標準は316Lになります。
加工方法としては接地形(G)、非接地形(U)、露出型(E)より選べ、標準は非接地形になります。
シース熱電対の型式
弊社のシース熱電対は主に下記４種類の型式に分類されます。

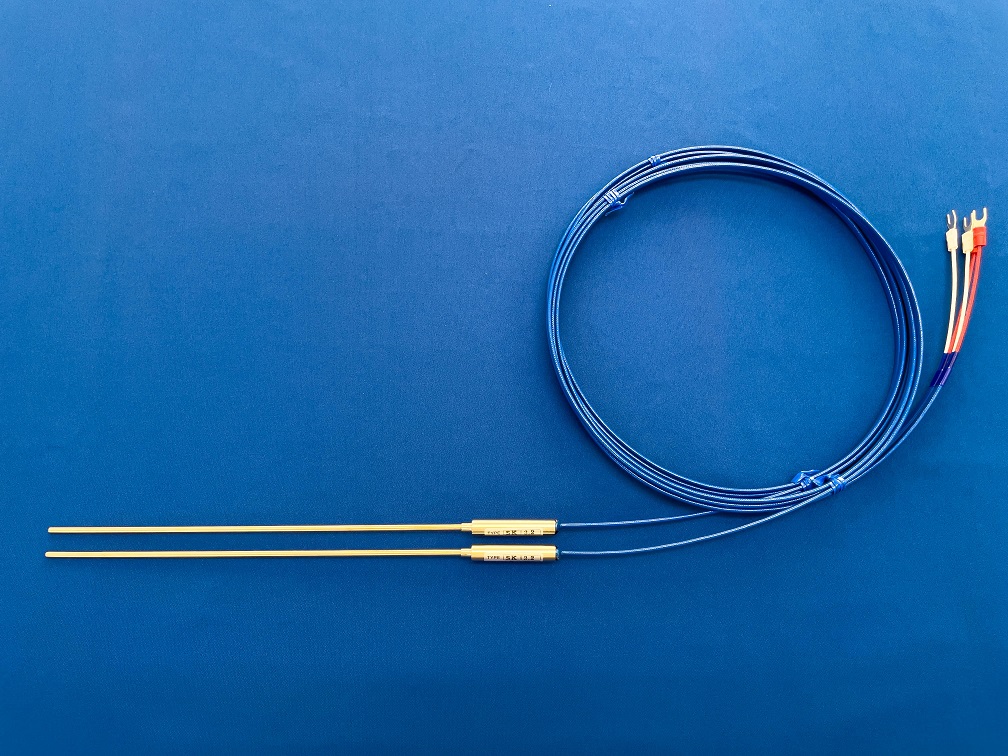

T-35 スリーブ型シース熱電対 →耐熱エポキシ仕様もあります
シース熱電対共通項目 （種類）Type K / （精度）JISクラス２
価格表 ①一般用補償導線（EXD)：全ビニール被覆（7/0.3 0.5sq)
EXD補償導線の使用環境温度範囲：0℃～＋100℃ |
| |
Ｌ(mm) |
ｄ(mm) |
100 |
300 |
500 |
1000 |
0.5 |
\7,310 |
\7,910 |
\8,580 |
\10,510 |
1 |
\2,960 |
\3,110 |
\3,220 |
\3,600 |
1.6 |
\2,850 |
\3,020 |
\3,140 |
\3,560 |
2.3 |
\2,890 |
\3,120 |
\3,280 |
\3,840 |
3.2 |
\2,900 |
\3,130 |
\3,300 |
\3,880 |
4.8 |
\3,070 |
\3,540 |
\3,880 |
\5,040 |
6.4 |
\3,350 |
\4,180 |
\4,800 |
\6,880 |
8 |
\3,620 |
\4,820 |
\5,720 |
\8,720 |
価格表 ②耐熱用補償導線（EXB)：全ガラスウール被覆（7/0.3 0.5sq)
EXB補償導線の使用環境温度範囲：0～＋150℃ |
| |
Ｌ(mm) |
ｄ(mm) |
100 |
300 |
500 |
1000 |
0.5 |
\7,630 |
\8,230 |
\8,830 |
\10,830 |
1 |
\3,280 |
\3,430 |
\3,540 |
\3,920 |
1.6 |
\3,166 |
\3,340 |
\3,460 |
\3,880 |
2.3 |
\3,210 |
\3,440 |
\3,600 |
\4,160 |
3.2 |
\3,220 |
\3,450 |
\3,620 |
\4,200 |
4.8 |
\3,390 |
\3,860 |
\4,200 |
\5,360 |
6.4 |
\3,670 |
\4,500 |
\5,120 |
\7,200 |
8 |
\3,940 |
\5,140 |
\6,040 |
\9,040 |
価格表
③耐熱用補償導線（EXA)：全ガラスウール被覆外ステンレスシールド（7/0.3 0.5sq) EXA補償導線の使用環境温度範囲：0～＋150℃ |
| |
Ｌ(mm) |
ｄ(mm) |
100 |
300 |
500 |
1000 |
0.5 |
\7,790 |
\8,390 |
\8,990 |
\10,990 |
1 |
\3,440 |
\3,590 |
\3,700 |
\4,080 |
1.6 |
\3,330 |
\3,500 |
\3,620 |
\4,040 |
2.3 |
\3,370 |
\3,600 |
\3,760 |
\4,320 |
3.2 |
\3,380 |
\3,610 |
\3,780 |
\4,360 |
4.8 |
\3,550 |
\4,020 |
\4,360 |
\5,520 |
6.4 |
\3,830 |
\4,660 |
\5,280 |
\7,360 |
8 |
\4,100 |
\5,300 |
\6,200 |
\9,200 |
| カタログ標準仕様 |
|
|
| ・シース材質 SUS３１６ |
※φ0.5は標準インコネル |
|
| ・熱接点 非接地型 |
・熱電対種類 タイプK |
|
| ・補償導線：標準２ｍ |
・精度 JISクラス２ |
|
|
上記以外の寸法、長さにつきましては別途ご相談ください。
1～3本は100％、4本～は90％掛率価格とし、
大量ご注文につきましては特別価格に致します。
ご注文・お見積もりはこちらから

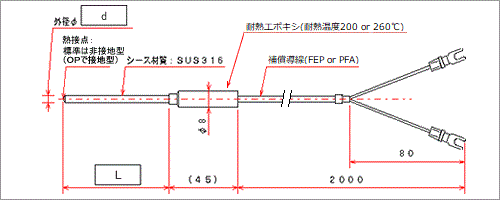

T-35 スリーブ型シース熱電対（耐熱エポキシ仕様）
※ヒーター設備に接する場所など、
スリーブ部が高温になる場所での使用が可能です。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com

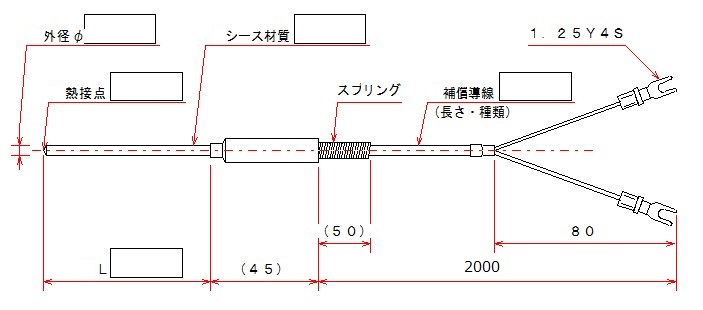

T-35S スリーブ型シース熱電対（スプリング付）
※スリーブから出たリード部分を
ステンレス密着コイルバネを被せることで保護する仕様です。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com

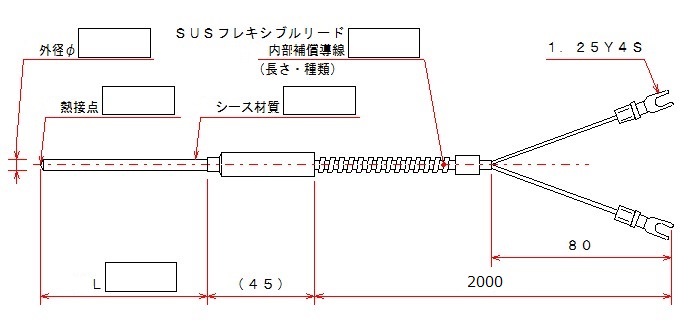

T-35F スリーブ型シース熱電対（ステンレスフレキ付）
※ ステンレス製フレキシブルチューブを被せることで
リード線の破損・損傷を防ぐ事ができます。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com

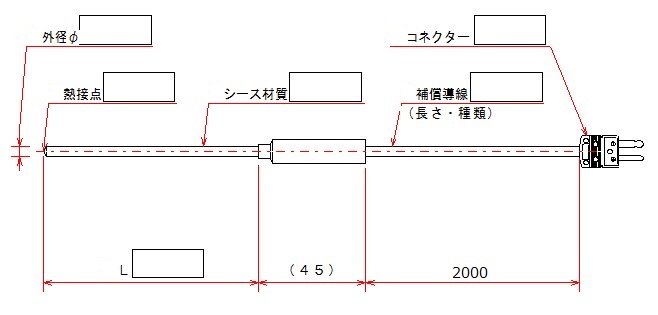

T-35C スリーブ型シース熱電対（コネクタ付）
※Y端子ではなくオメガコネクターを
リード線端部に付けている仕様になります。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com

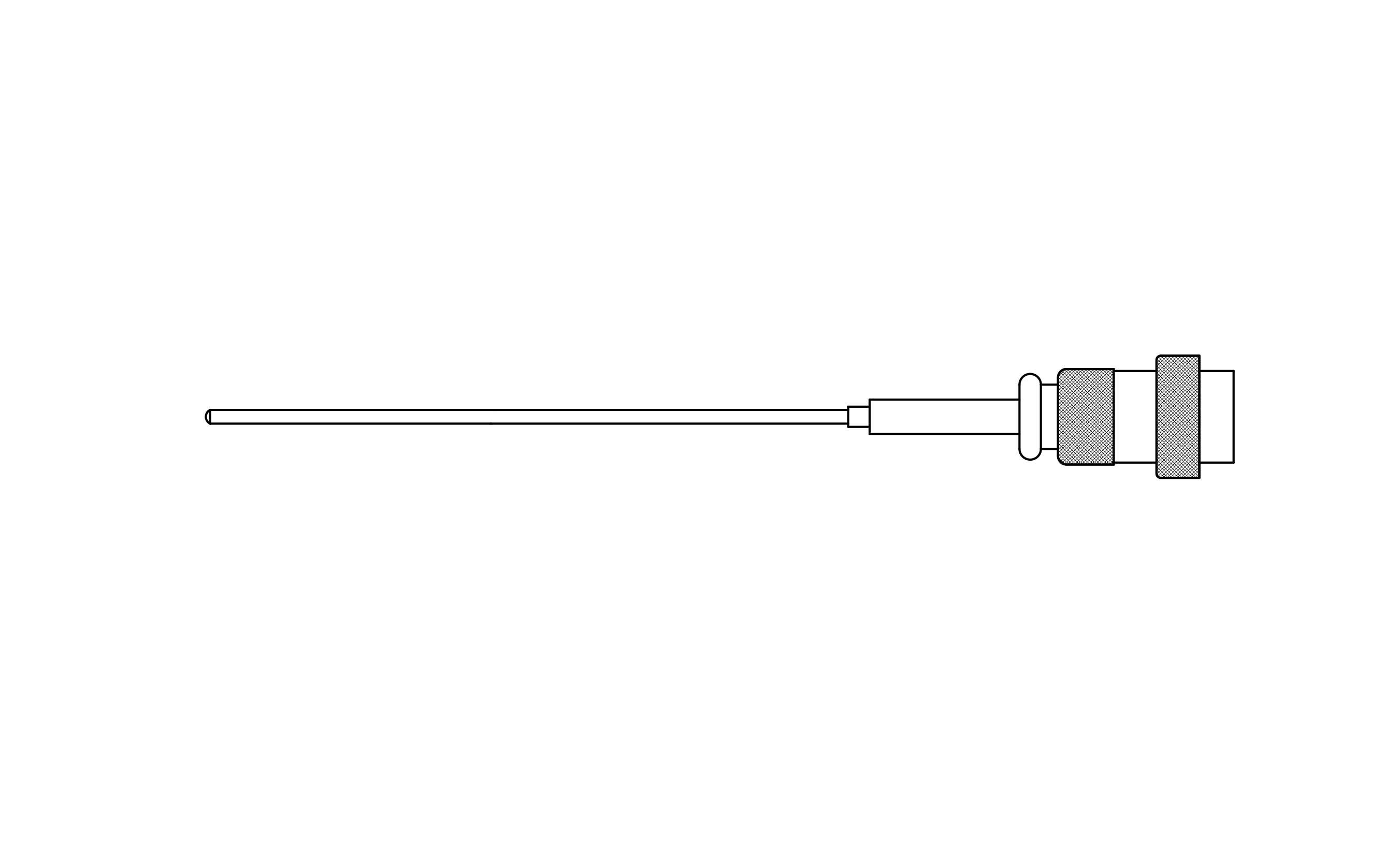

T-35C スリーブ型シース熱電対（丸形コネクタ付）
※Yスリーブ部に丸形コネクタを直接取り付けた熱電対です。
補償導線部分が露出していないので、補償導線の破損、
損傷が起こらず、さらに中継ケーブル等との脱着が容易です。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com
T-35B スリーブ型シース熱電対（バヨネット式）
※シース部に圧縮コイルバネと、バヨネットキャップという
圧接式固定金具をとりつけ、シース先端部を測定部に圧接できる
熱電対です。バヨネットキャップを固定する圧接ホルダが必要です。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com
T-35 スリーブ型シース熱電対（曲げ加工付）
※シース熱電対はお客様ご自身で曲げる事ができますが、
曲げ位置が事前に決まっている場合は、弊社で曲げ加工を施して
出荷させて頂く事も可能です。ご要望の際はお申し付け下さい。
価格等、詳細につきましては、お問合せ下さい web35@sankooo.com
