カートリッジヒーターの種類

弊社にて製造するCH種類

大きく分けて下記のような種類に分けられます。

カートリッジヒーターの形状

カートリッジヒーターに追加工を行い、カートリッジヒーターの固定の補助やリード線の保護をします。

特殊なカートリッジヒーター

追加工や形状違いではなく特殊な構造のものになります。。

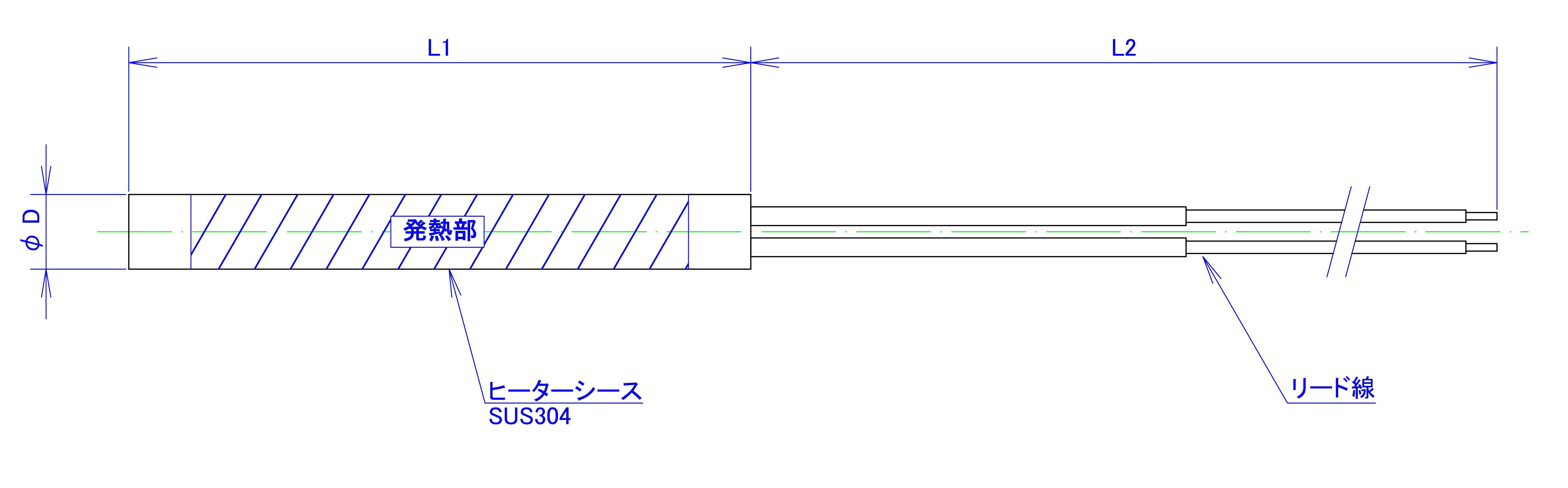

標準タイプ

カートリッジヒーターの標準タイプになります。リード線が2本出ており、線間に電圧を印加することでヒーターとして作動します。

ノーマル

⇒詳しくはこちら

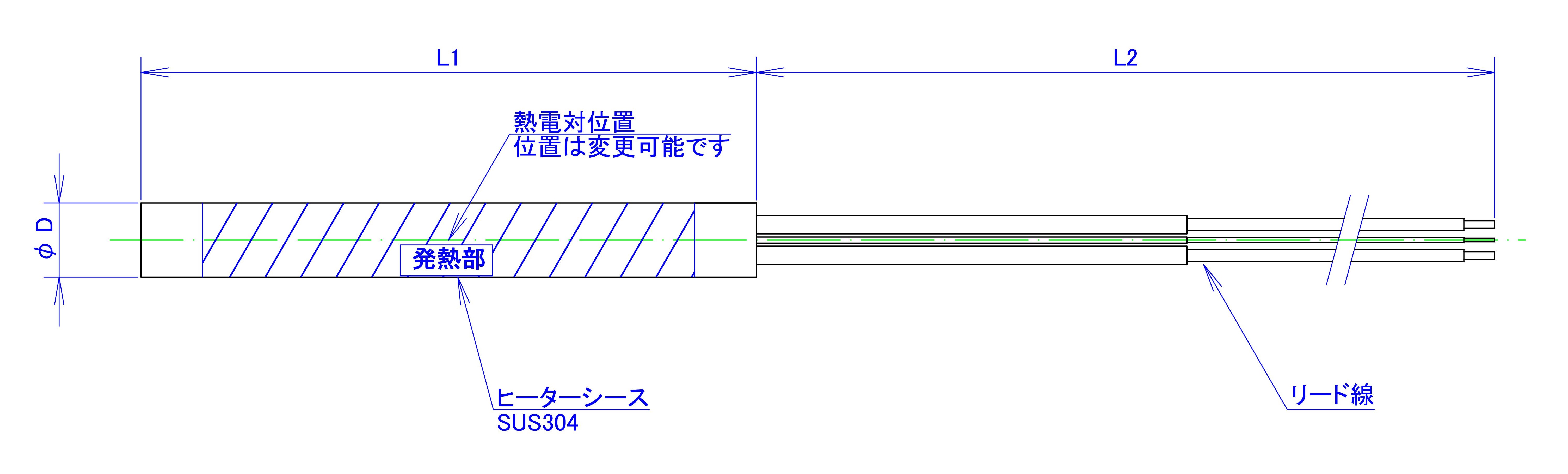

熱電対内蔵タイプ

カートリッジヒーター内に熱電対が内蔵されています。 主にカートリッジヒーターの過昇温度を取得するために使用されます。

熱電対

⇒詳しくはこちら

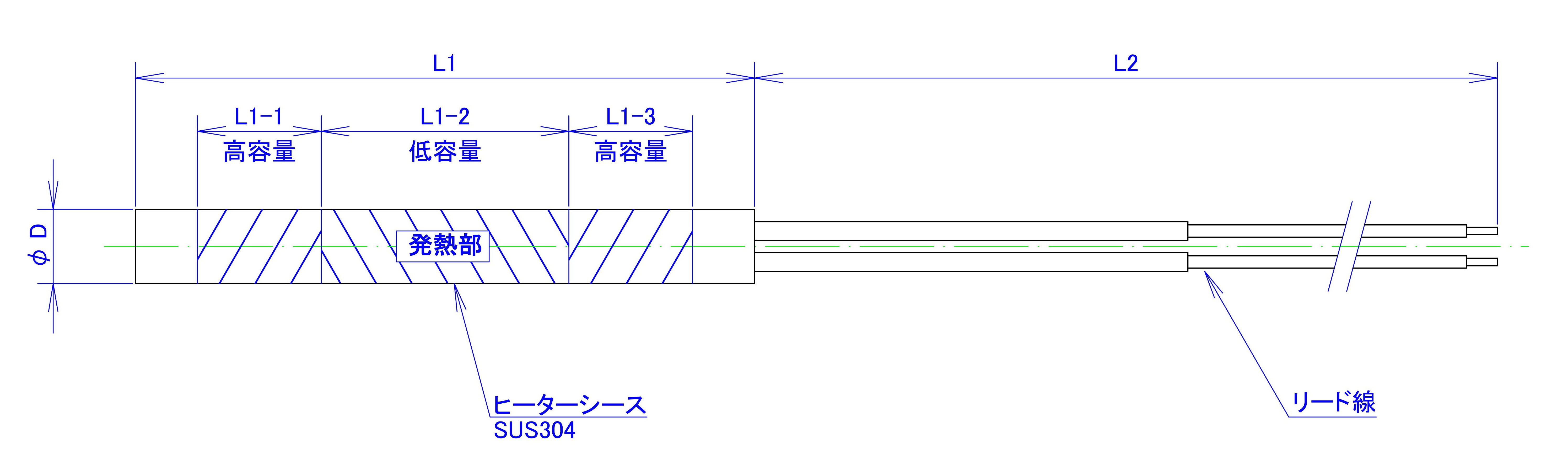

粗密巻き(バランス巻き)タイプ

カートリッジヒーターのW密度を部分ごとに変更できます。 カートリッジヒーターの加熱部の長さとW数をご指定いただけます。
熱電対内蔵タイプと組み合わせることが可能です。

粗密

⇒詳しくはこちら

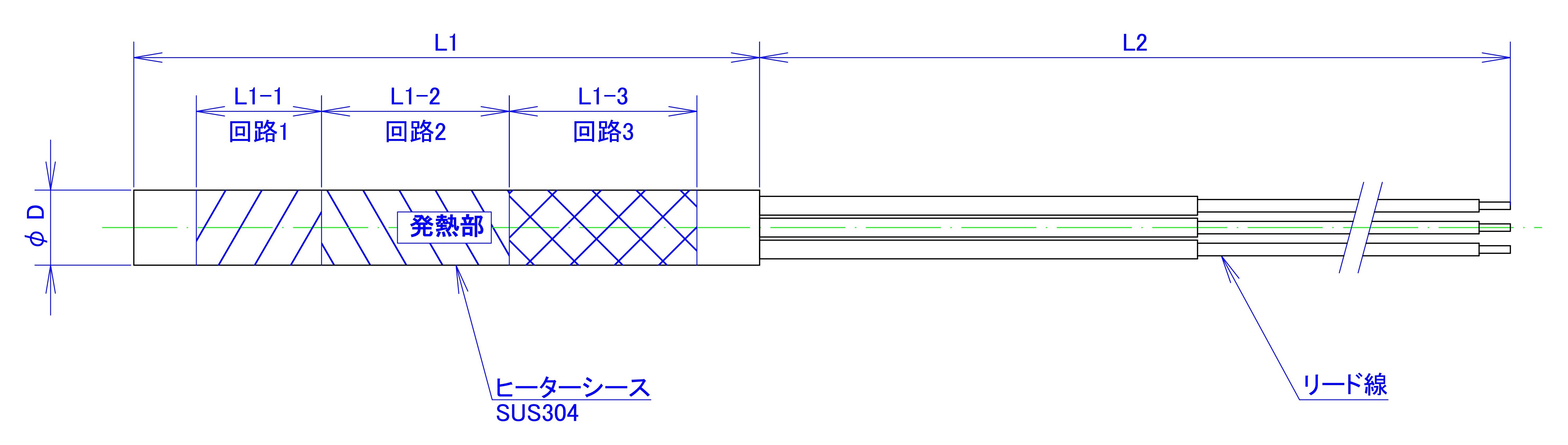

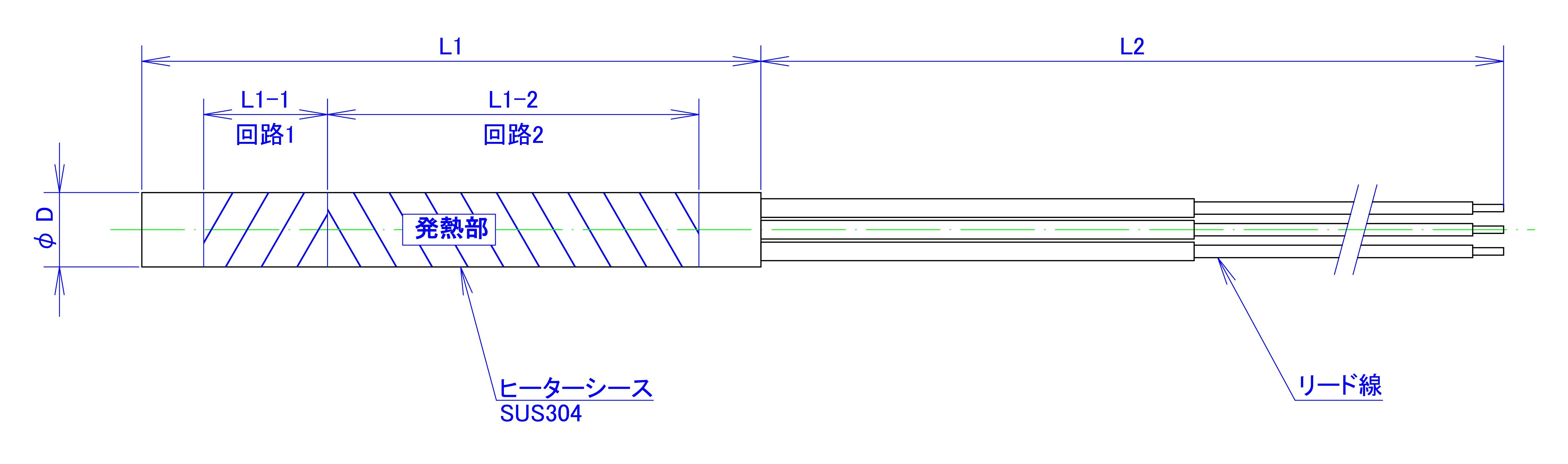

2、3回路式タイプ

カートリッジヒーターの加熱部を分割して回路を分けることが可能です。
カートリッジヒーターを回路ごとに出力調整、制御が可能です。

2回路

3回路

ヒーターは粗密巻き(バランス巻き)にもできます。

⇒詳しくはこちら

パイプ付きタイプ

ノーマルタイプのカートリッジヒーターにパイプを溶接したものになります。
パイプにより、金型等にカートリッジヒーターが入りすぎないようになります。

パイプ

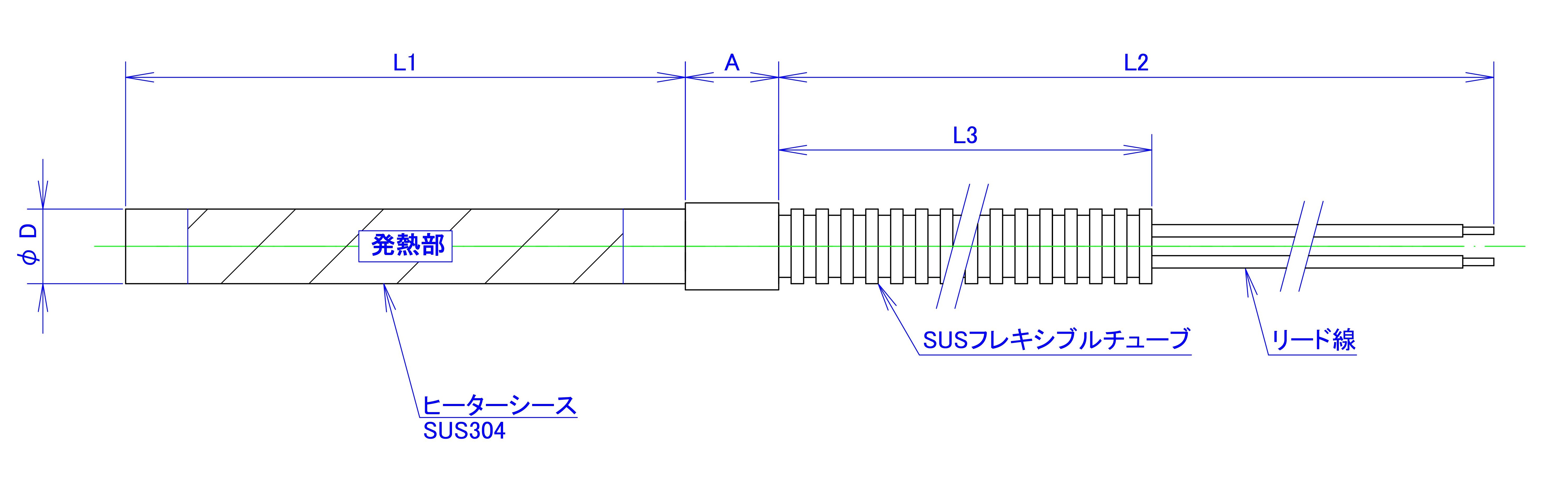

SUSフレキ付きタイプ

パイプ付きタイプのカートリッジヒーターにSUSフレキチューブを溶接したものになります。
リード線の擦れに対して保護の効果が得られます。

フレキ

ツバ(鍔)付きタイプ

ノーマルタイプのカートリッジヒーターにツバを溶接したものになります。 ツバにより、金型等にカートリッジヒーターを固定することが出来ます。
ツバ形状はご自由にご指定可能です。
パイプ付き、SUSフレキ付きと組み合わせることも可能です。

鍔

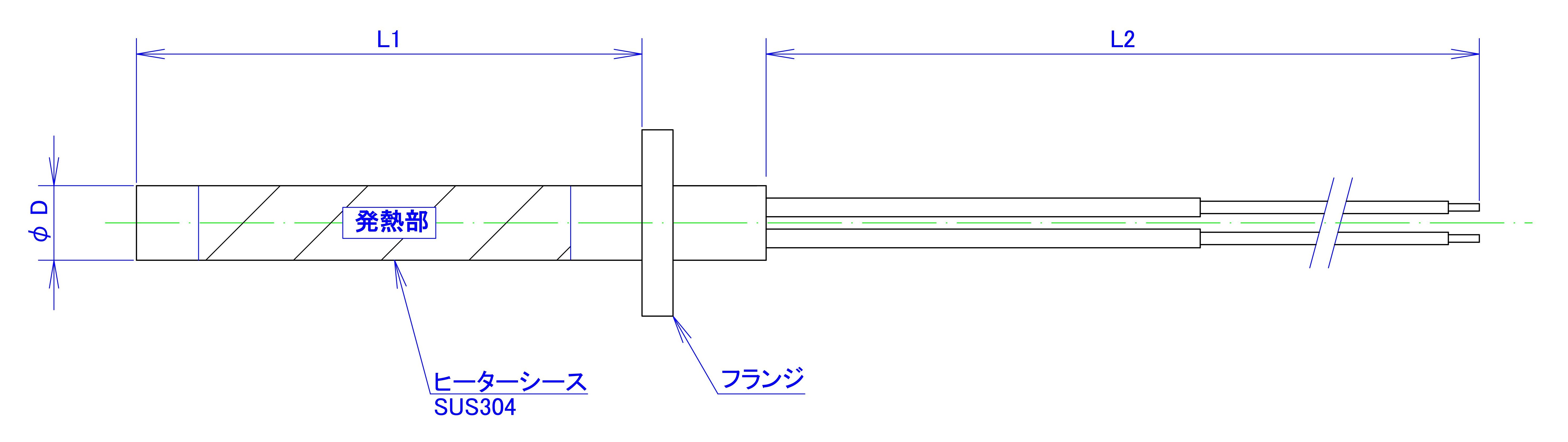

フランジ付きタイプ

ノーマルタイプのカートリッジヒーターにフランジを溶接したものになります。
フランジにより、金型等にカートリッジヒーターを固定することが出来ます。
フランジはFFフランジ、RFフランジなどご自由にご指定可能です。
パイプ付き、SUSフレキ付きと組み合わせることが可能です。

フランジ

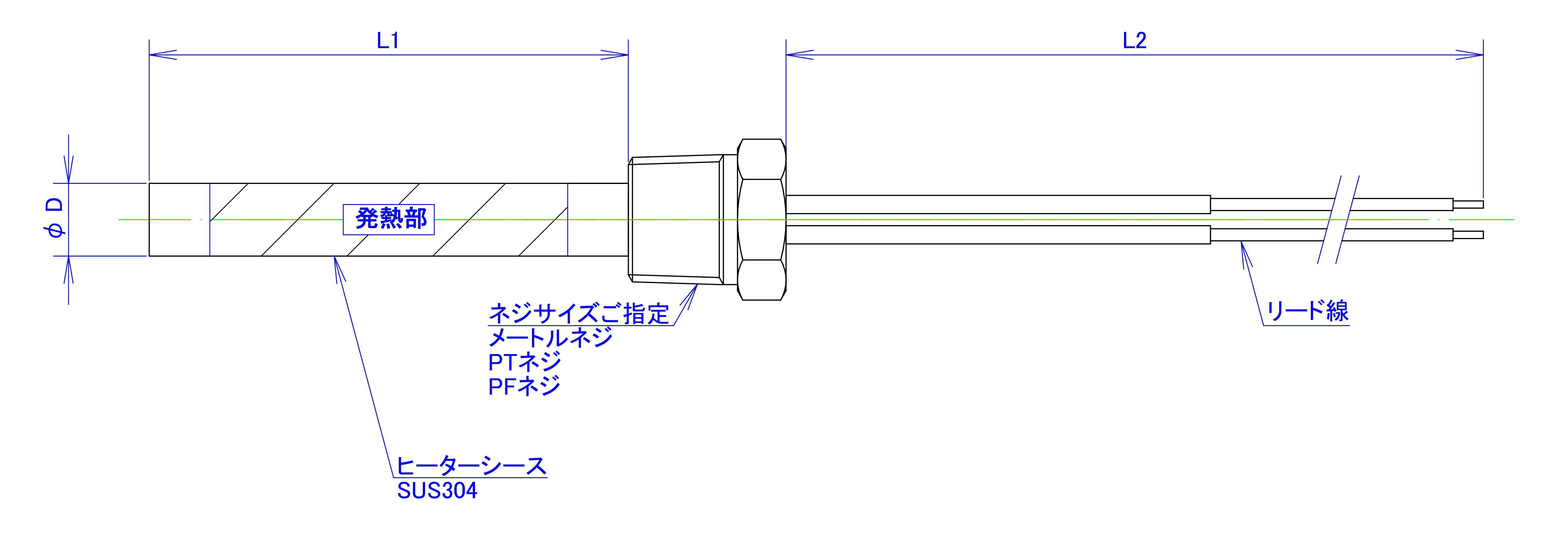

ネジ付きタイプ

ノーマルタイプのカートリッジヒーターにネジを溶接したものになります。 ネジは六角付ネジになります。 ネジにより、金型等にカートリッジヒーターを固定することが出来ます。 ネジサイズは配管用のG、Rやミリネジなどをご指定いただけます。 パイプ付き、SUSフレキ付きに組み合わせることが可能です。

ネジ

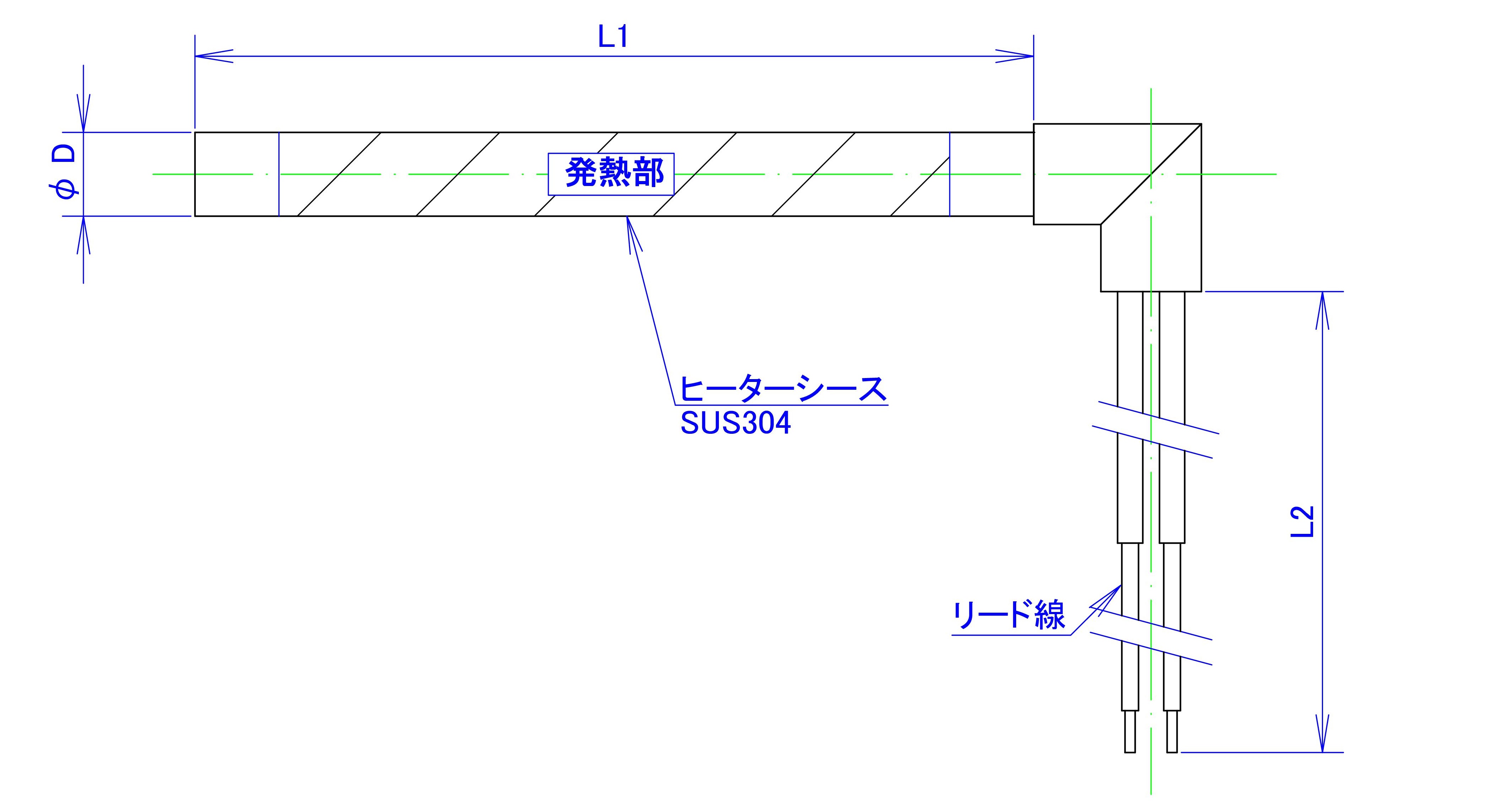

L型タイプ

ヒーターにL型金具を取り付けて、リード線をヒーターに対して曲がった状態で出すことが出来ます。 ヒーターの取り付け箇所が狭い場合に有効です。 ノーマル、パイプ付き、SUSフレキ付き、ツバ付き、フランジ付き、ネジ付きと組み合わせることが可能です。

L型

横出しタイプ

ヒーターのシース部の端から直接、リード線をヒーターの非発熱部の横から出しています。 L形タイプよりもヒーターの取り付け箇所が狭い場合に有効です。

三相タイプ

カートリッジヒーターから3本のリード線が出ており、単体で三相ヒーターとしてご使用できます。

シース熱電対内蔵タイプ

熱電対内蔵タイプに使用している熱電対をシース熱電対に変更したものです。 熱電対接点を2点にすることも可能です。
