社内実験室2-1

各ヒーターメーカーで掲載されている「電力密度とヒーター表面温度」の関係性について
どこまで正しい数値なのか、実験してデータをとる事にしました。

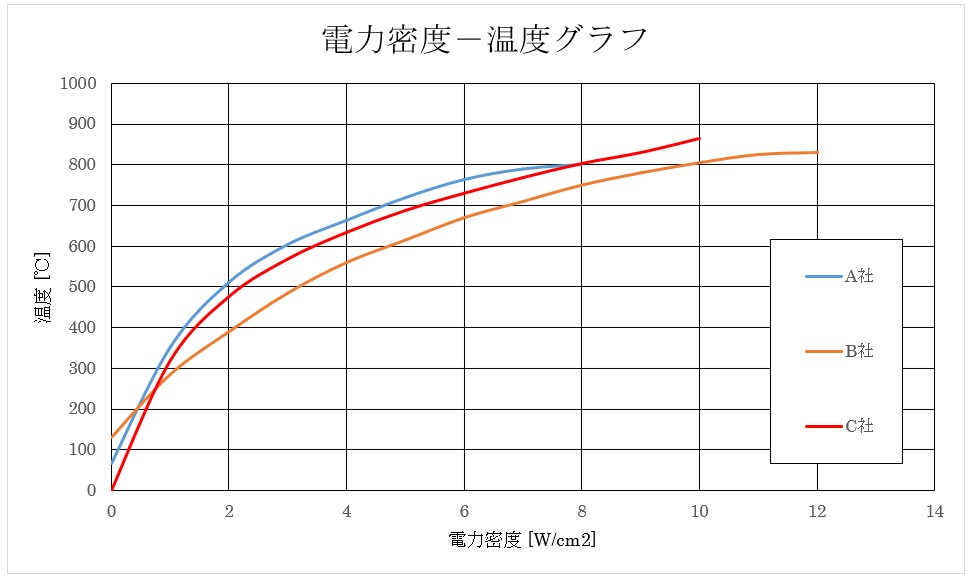

各ヒーターメーカーによる電力密度と表面温度のグラフ

ノーマル


1.実験内容

カートリッジヒーターφ16×350L(発熱部 130L) 200V1300W を使用します

ヒーターの各制御温度での電力、絶縁性能を測定します。

電力はヒーターの形状と電力から表面負荷[W/cm2]を算出して示します。

ノーマル

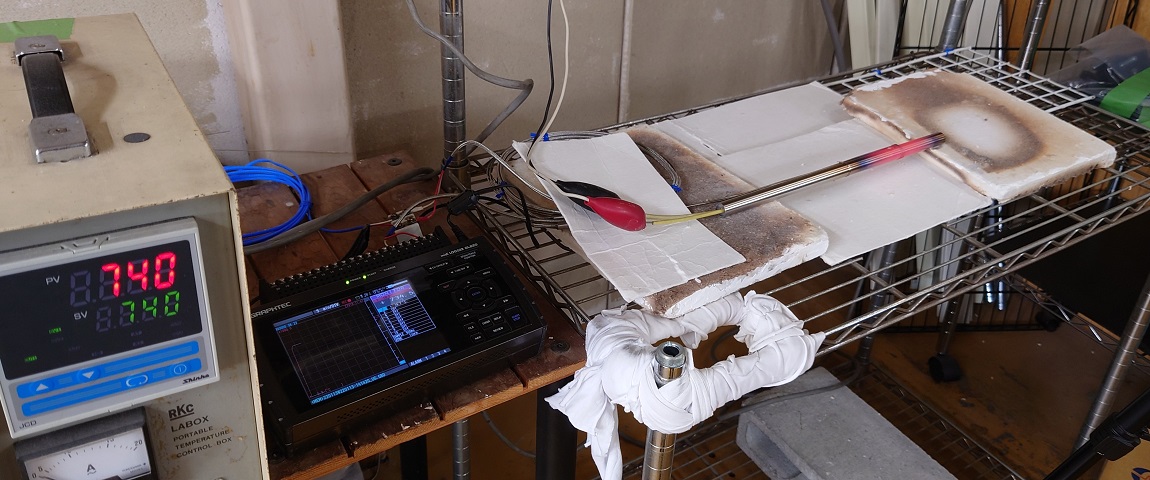

ヒーター温度 740℃時


ノーマル
ヒーター温度 800℃時


ノーマル

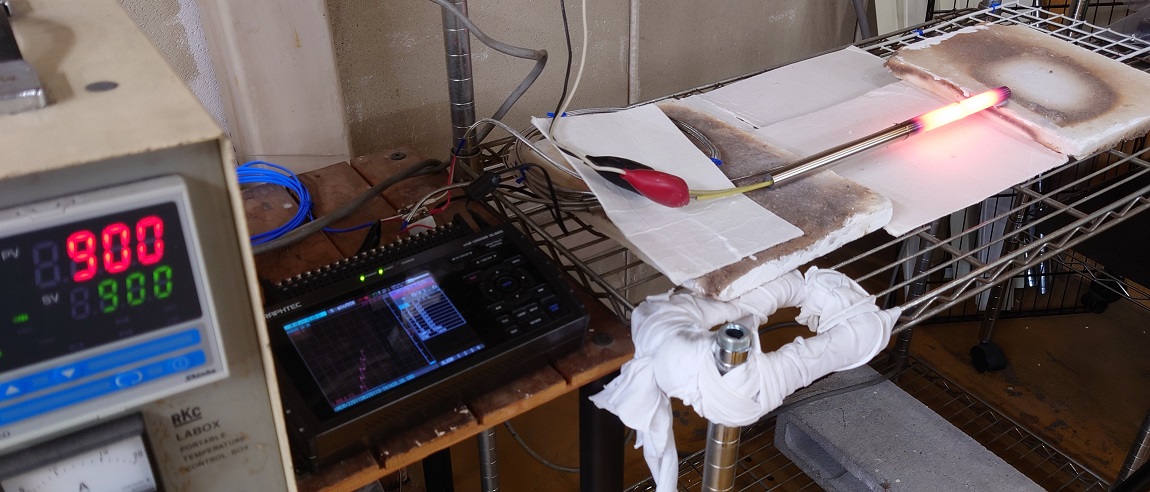

ヒーター温度 900℃時


ノーマル

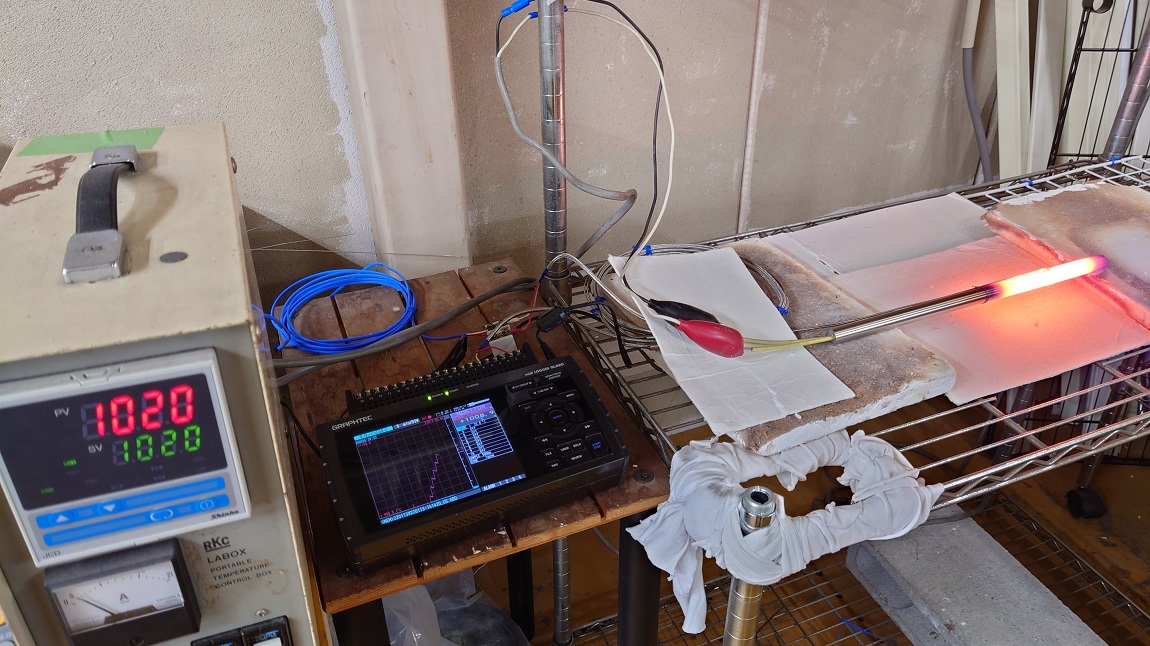

ヒーター温度 1020℃時


ノーマル

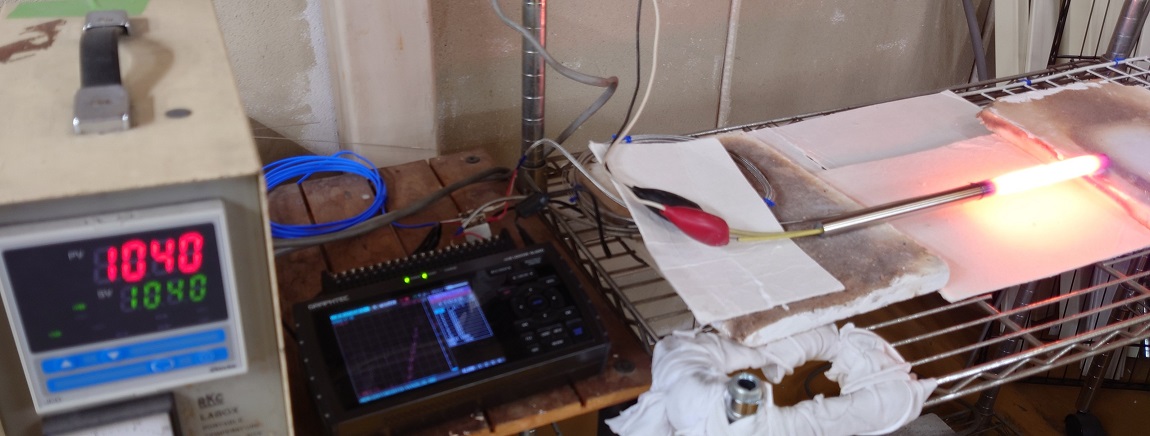

ヒーター温度 1040℃時


2.実験結果

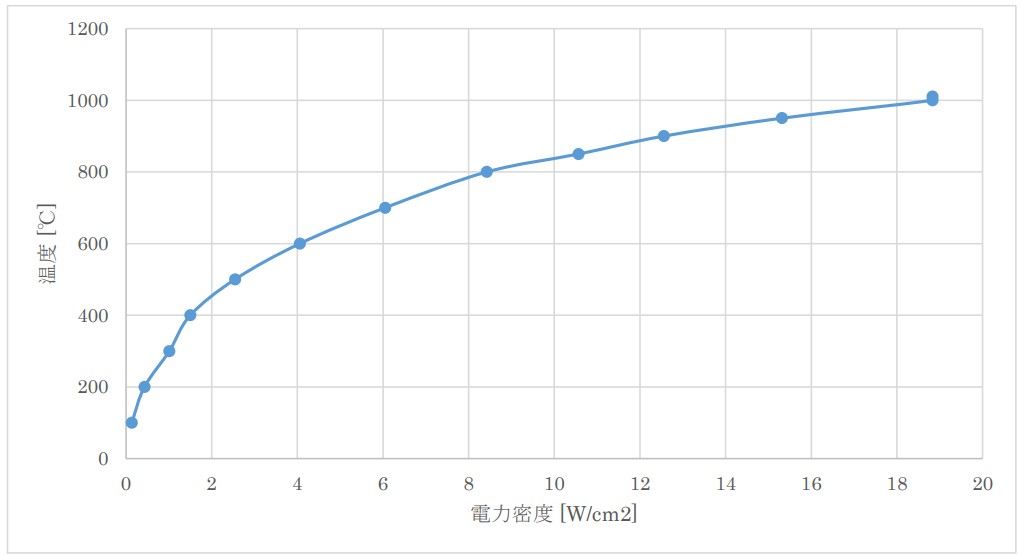

表面負荷-温度特性 シース材質 SUS304の表面負荷-温度グラフを下記に示します。(室温 20℃)

熱電対

このように、各社ヒーターメーカーが掲載している資料と比較し、多少の誤差はありますが、

ほぼ近い温度の値を示しました。このことから使用環境の違いがなければ、電力密度の数値か

らヒーター表面温度を推測する事が可能と言えます。
